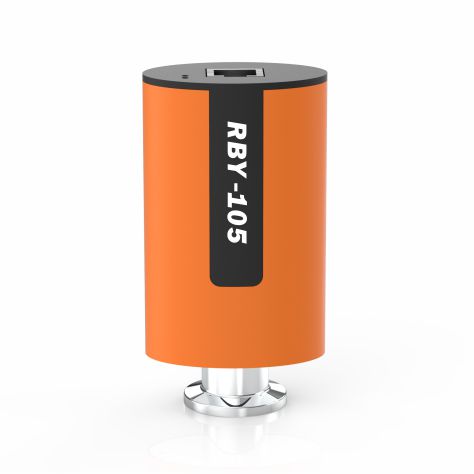

RBY-105/355压阻变送器
该系列变送器采用进口压阻芯片和经过稳定化处理的电路，配接＋24V工业电源，变送器直接输出0～＋5V或4～20mA随真空变化的电信号。
该压阻芯片将固态集成工艺与隔离膜片技术相结合，芯片被封装在充油腔体内，并通过不锈钢膜片和外壳将其与测量介质隔离开来，同时采用温度补偿工艺，将温度补偿电阻环路制作在混合陶瓷基片上，在0-70℃的温度补偿范围内，本压阻真空变送器可广泛用于各种恶劣环境下，如：污染、弱腐蚀、杂质性气体。
优点
- 独立于气体的压力测量，用于精确的压力测量
- 体积小、结构紧凑
- 传感器便于更换
- 可适用于恶劣环境中
应用
- 环境检测
- 工业过程控制
- 医疗设备
- 液压与气动系统

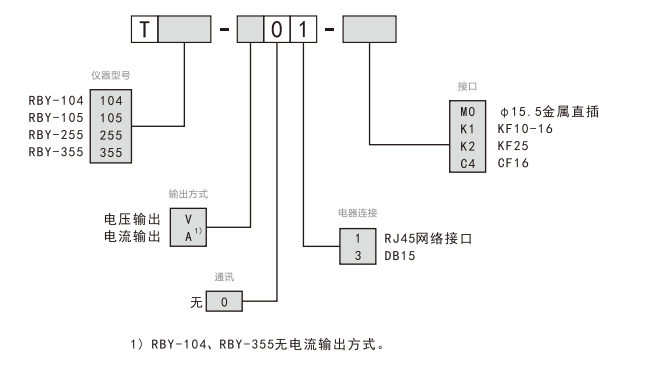

订货号
技术参数
|
规格型号 |
RBY-355 |
RBY-105 |
|
测量范围 |
1.0×102~3.5×105 （Pa） |
1.0×102~1.0×105 （Pa） |
|
有效范围 |
6.0×102~3.5×105 （Pa） |
3.0×102~1.0×105 （Pa） |
|
参考范围 |
1.0×102~6.0×102 （Pa） |
1.0×102~3.0×102 （Pa） |
|
测量精度 |
≤20%（有效范围内） |
|
|
供电电源 |
DC24V±20%，0.2A |
|
|
输出阻抗 |
0Ω（短路保护） |
|
|
负载阻抗 |
10KΩ |
|
|
允许压强 |
4atm |
1.5atm |
|
电气连接 |
FCC 68/RJ45，网线接口 |
|
|
模拟输出对应关系 |
0-5V（直流，与真空度对应线性关系） |
|
|
3.5×105 Pa ---- 5V 3.5×104 Pa ----0. 5V 3.5×103 Pa ----0.0 5V 3.5×102 Pa ----0.00 5V |
1.0×105 Pa ---- 5V 1.0×104 Pa ----0. 5V 1.0×103Pa ----0.0 5V 1.0×102 Pa ---- 0.005V |
|
|
模拟输出可选电流：4-20mA |
||
|
重量 |
＜3kg |
|
|
尺寸 （长×宽×高） |
约45×25×105（mm） |
约55×33×108（mm） |
|
配置接口 |
金属直插，KF10/KF16/KF25/KF40/CF16/CF35/直插 |
|
