ZDR-27BV01系列电离真空计
热阴极真空计是一种常用于测量高真空环境中压力的仪器，其电离原理通过加热阴极，使其释放出电子，这些电子会与气体分子碰撞并电离气体，生成正负离子；其中ZDR-27Bv01由一路电离（ZJ-27）测量， ZDR-27B-IIv01由二路电离（ZJ-27）测量，适用于1.0×10⁻⁵ Pa高真空测量，具有灵敏度高、快速响应时间、线性范围广、稳定性较高等特点。
分类：
描述
使用手册
尺寸图下载
3D模型下载
优点
- 在低压下实现精确控制和测量
- 灵敏度高
- 快速响应时间
- 线性响应范围广
- 稳定性较高
应用
- 科学研究
- 半导体制造
- 真空蒸发与镀膜

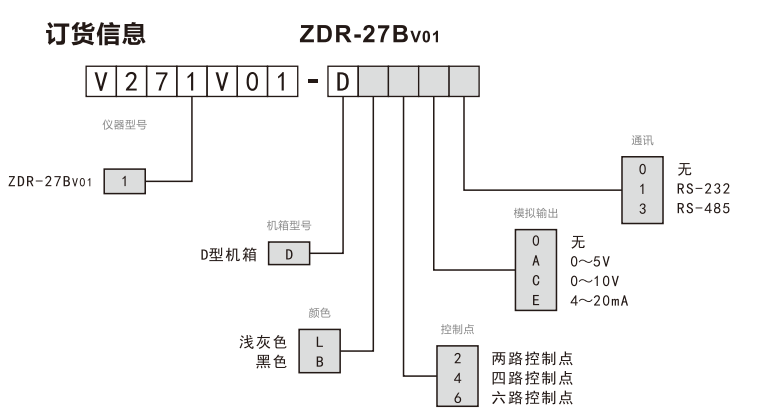

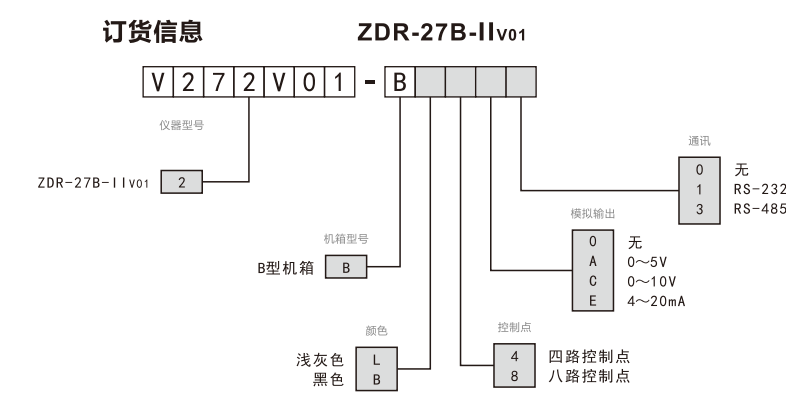

订货号
技术参数
|
产品型号 |
ZDR-27Bv01 |
ZDR-27B-Ⅱv01 |
|
测量范围 |
1.0×10¹~1.0×10⁻⁵ (Pa) |
|
|
有效范围 |
5.0×100~5.0×10⁵(Pa) |
|
|
参考范围 |
其余范围 |
|
|
配接规管 |
ZJ-27一只 |
ZJ-27两只 |
|
测量路数 |
1路 |
2路 |
|
显示路数 |
1路 |
2路 |
|
显示方式 |
五位LED数字显示，采用科学计数法，例1.2E-1,表示为1.2×10¹Pa |
|
|
零点满度校准方式 |
无 |
|
|
控制路数 |
2路 |
4路 |
|
控制范围 |
1.0×10¹~1.0×10⁵(Pa) |
|
|
控制方式 |
点控或区域控制/带掉电记忆 |
|
|
控制点负载 |
AC220V/3A;DC28V/10A |
|
|
工作电源 |
AC/220±10%/50Hz/45W |
|
|
重量 |
约3KG |
约4KG |
|
机箱尺寸 |
240×88×330(长×宽×深)(mm) |
480×88×260(长×宽×深)(mm) |
|
模拟输出 |
0~5V/4~20mA |
|
|
通讯接口 |
RS-232/RS-485(通讯协议有睿宝自定义协议和modbus-rtu可以选择) |
|
|
控制点 |
可拓展到6路 |
|
