ZDL-14V01冷阴极电离真空计
ZDL-14v01由一路电离（ZJ-14）测量并显示（右边）；14代表高真空测量为ZJ-14（高压驱动为3500V,极限真空测量到1.0E-7）冷阴极电离规管测量。
该系列复合真空计采用了ARM系统来对测量数据进行非线性处理及误差修正，因此具有更高的精确度和重复性，响应快，测量稳定可靠，抗干扰能力强等优点，是宽量程真空测量较理想的仪器之一。
分类：
描述
使用手册
尺寸图下载
3D模型下载
优点
- 豪华喷塑机箱,欧姆龙轻触开关,绿色或红色高亮LED显示,机箱结构合理,抗振能力强,外型美观大方。
- 采用数字滤波和光电隔离技术,具有较高的测量精度和抗干扰能力。
- 一个独立的控制系统,可以同时测量、控制和显示多路测量信号。
- 采用ARM系统进行非线性补偿和误差修正,并对被测压强进行全程数字显示,自动换挡,具有多种控制功能输出。
- 前面板电阻测量部分设有“零点+”、“零点-”和“满度”按键式校准，能保证仪器在低真空段测量的准确度和调节方便。
应用
- 分析仪器、电池、显示、能源、半导体制造、研究与学术等。
- 通用真空测量和控制，适用于从低真空到高真空范围的应用。

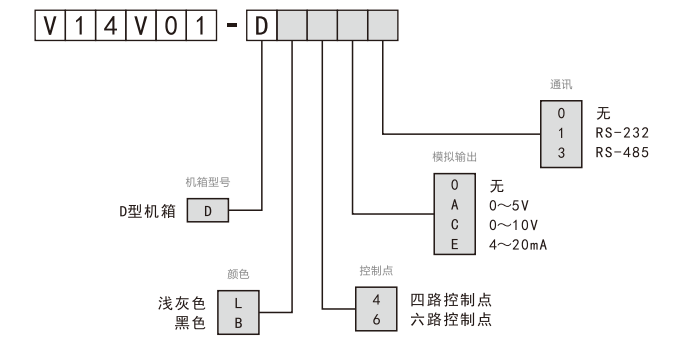

订货号
技术参数
|
产品型号 |
ZDL-14v01 |
|
测量范围 |
1.0×10-1~1.0×10-7(Pa) |
|
有效范围 |
1.0×10⁻¹~5.0×10-6(Pa) |
|
参考范围 |
5.0×10-6~1.0×10-7(Pa) |
|
配接规管 |
ZJ-14一只 |
|
测量路数 |
1路 |
|
显示路数 |
1路 |
|
显示方式 |
五位LED数字显示，采用科学计数法，例1.2E-1,表示为1.2×10-1Pa |
|
零点满度校准方式 |
无 |
|
控制路数 |
2路 |
|
控制范围 |
1.0×10-1~1.0×10⁻⁷ (Pa) |
|
控制方式 |
点控或区域控制/带掉电记忆 |
|
控制点负载 |
AC220V/3A;DC28V/10A |
|
工作电源 |
AC/220±10%/50Hz/45W |
|
重量 |
约3KG |
|
机箱尺寸 |
240×88×330(长×宽×深)(mm) |
|
安装开孔尺寸 |
200×80(长×宽)(mm) |
|
模拟输出 |
0~5V/4~20mA |
|
通讯接口 |
RS-232/RS-485(通讯协议有睿宝自定义协议和modbus-rtu可以选择) |
|
控制点 |
可拓展到6路 |
