ZDF-5227AZ/5227BZ复合真空计
该系列复合真空计由一路或者两路皮拉尼电阻真空计与一路热阴极电离真空计组合而成。采用ZJ-52T系列皮拉尼电阻规管和ZJ-27系列热阴极电离规管。
ZDF-5227AZ由一路电阻(电阻1)和一路电离组成,两个显示窗口；
ZDF-5227BZ由两路电阻（电阻1和电阻2）和一路电离组成，三个显示窗口，其中电阻1单独测量，电阻2和电离复合测量。
该系列复合真空计具有精度高和重复性好，响应快，抗干扰能力强等优点，且集成度高，外形紧凑美观，安装尺寸小，是宽量程真空测量较理想的仪器之一。该系列仪表设定智能化程度高，采用菜单式操作，易学易用。
优点
- 内部采用开关电源供电，稳定可靠，EMC性能优良
- 采用数字滤波和光电隔离技术,具有较高的测量精度和抗干扰能力。
- 六组控制信号输出,并有指示灯指示。
- 最多可以同时测量、控制和显示三路测量信号。
- 采用单片机系统进行非线性补偿和误差修正,并对被测压强进行全程数字显示,自动换挡,具有多种控制功能输出。
- 前面板电阻测量部分设有“零点+”、“零点-”和“满度”按键数字化校准，能保证仪器在低真空段测量的准确度和调节方便。
应用
- 光伏发电
- 半导体集成电路领域
- 镀膜
- 烧结
- 太阳能
- 医学领域（冻干）

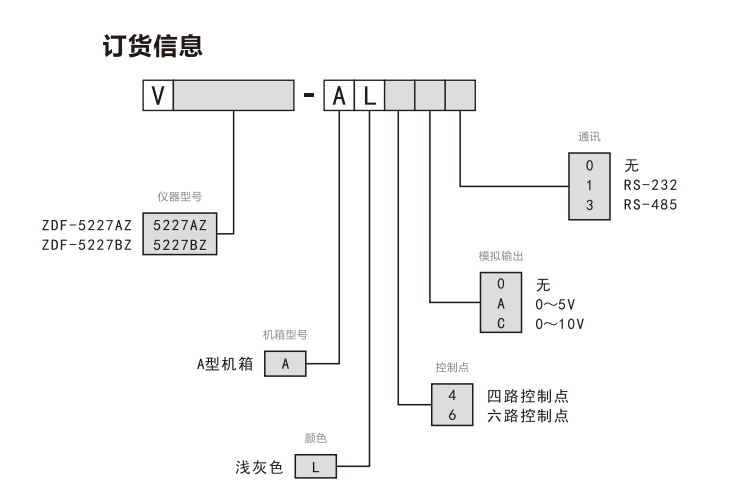

订货号
技术参数
|
产品型号 |
ZDF-5227AZ |
ZDF-5227BZ |
|
|
测量范围 |
1.0×105~1.0×10-5（Pa） |
||
|
有效范围 |
3.0×103~5.0×10-5(Pa) |
||
|
参考范围 |
1.0×105~3.0×103及5.0×10-5~1.0×10-5(Pa) |
||
|
配接规管 |
ZJ-52T一只，ZJ-27一只 |
ZJ-52T两只，ZJ-27一只 |
|
|
测量路数 |
2路（ZJ-52T低真空规管应和ZJ-27高真空规管安装在同一个测量点） |
3路（电阻1单独测量，电阻2和电离规应接在同一测量点复合测量） |
|
|
显示路数 |
2路 |
3路 |
|
|
显示方式 |
五位LED数字显示，采用科学计数法，例如1.2E-1,表示1.2×10-1Pa |
||
|
零点满度校准方式 |
按键调节 |
||
|
控制路数 |
6路（全量程内自由设定） |
||
|
控制范围 |
1.0×100~1.0×10-4(Pa)/建议在有效范围内设置 |
||
|
控制方式 |
点控或区域控制/带掉电记忆 |
||
|
控制点负载 |
AC220V/3A;DC28V/10A |
||
|
电离外控 |
无源开关（电离外控指通过PLC开关电离规，使电离规不受大气冲击，达到寿命最长） |
||
|
规管判断功能 |
选配（电离规检测指电离规损坏以后不会显示极限真空，所有电离部分控制点会全部断开） |
||
|
工作电源 |
AC 50HZ/60HZ 90V-264V（DC 127-370V） |
||
|
重量 |
约2KG |
||
|
机箱尺寸 |
107×129×230（长×宽×深）(mm) |
||
|
安装开孔尺寸 |
104×110（长×宽）(mm) |
||
|
模拟输出 |
0-5V或0-10V（分段线性或者对数特性，可自由选择） |
||
|
通讯接口 |
RS-232/RS-485(通讯协议有睿宝自定义协议和modbus-rtu可以选择） |
||
|
控制点 |
可拓展到6路 |
||
|
配置接口 |
ZJ-52T/玻璃；金属直插；DN16/25/35CF；DN10/16/25/40KF等不同接口， ZJ-27/玻璃；金属直插；DN16/25/35CF；DN10/16/25/40KF等不同接口 |
||
|
机箱颜色 |
浅灰色 |
||
