ZDF-5227V01/5227BYV01/5227AXV01/5227BXV01系列复合真空计
该系列复合真空计是由一路或者二路皮拉尼电阻真空计（ZJ-52T）和一路热阴极电离(ZJ-27\ZJ-12)真空计组合而成。
ZDF-5227v01\ZDF-5227AXv01由一路电阻和一路电离组成；ZDF-5227BXv01\ZDF-5227BYv01由两路电阻和一路电离组成。
该系列复合真空计采用了ARM系统来对测量数据进行非线性处理及误差修正，因此具有更高的精确度和重复性，响应快，测量稳定可靠，抗干扰能力强等优点，是宽量程真空测量较理想的仪器之一。
优点
- 豪华喷塑机箱,欧姆龙轻触开关,绿色或红色高亮LED显示,机箱结构合理,抗振能力强,外型美观大方。
- 采用数字滤波和光电隔离技术,具有较高的测量精度和抗干扰能力。
- 六组控制信号输出,并有指示灯指示。
- 一个独立的控制系统,可以同时测量、控制和显示多路测量信号。
- 采用ARM系统进行非线性补偿和误差修正,并对被测压强进行全程数字显示,自动换挡,具有多种控制功能输出。
- 前面板电阻测量部分设有“零点+”、“零点-”和“满度”按键式校准，能保证仪器在低真空段测量的准确度和调节方便。
- ZJ-12规管两组电离灯丝自动切换，当一组灯丝烧断后，真空计自动切换到另外一组灯丝正常工作，两组灯丝都断裂后，真空计不能启动电离部分，显示窗口显示字母“P”。
应用
- 光伏发电和半导体集成电路领域、镀膜、烧结、太阳能、医学领域（冻干）

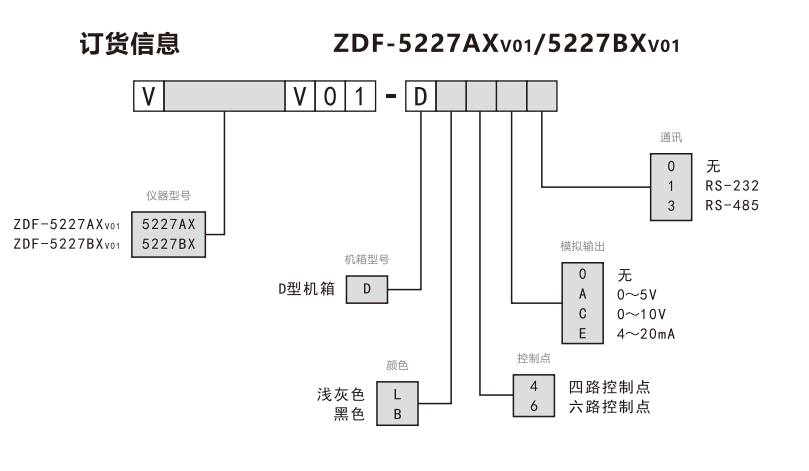

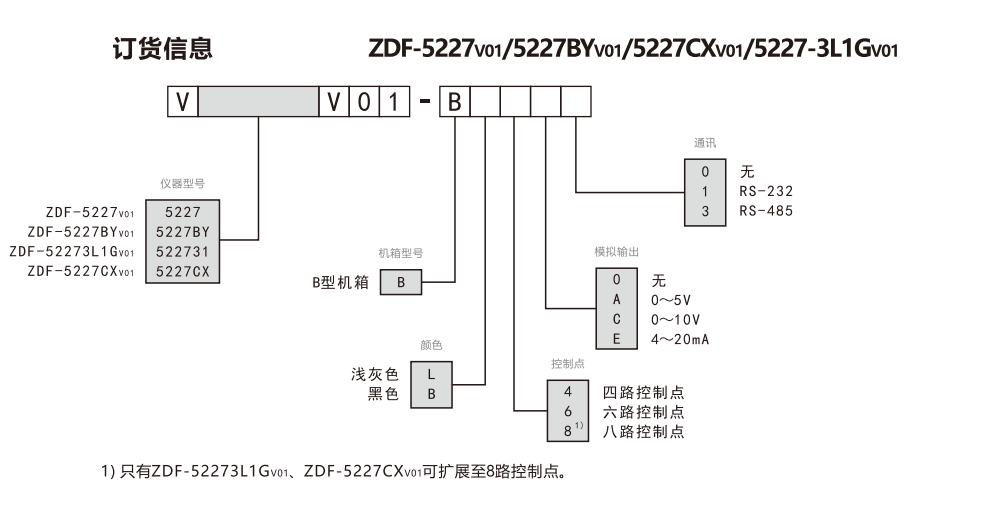

订货号
技术参数
|
产品型号 |
ZDF-5227v01 |
ZDF-5227AXv01 |
|
|
测量范围 |
1.0×105~1.0×10-5（Pa） |
||
|
有效范围 |
3.0×103~5.0×10-5(Pa) |
||
|
参考范围 |
1.0×105~3.0×103及5.0×10-5~1.0×10-5(Pa) |
||
|
配接规管 |
ZJ-52T一只，ZJ-27一只 |
||
|
测量路数 |
2路（ZJ-52T低真空规管应和ZJ-27高真空规管安装在同一个测量点） |
||
|
显示路数 |
2路 |
||
|
显示方式 |
五位LED数字显示，采用科学计数法，例如1.2E-1,表示1.2×10-1Pa |
||
|
零点满度校准方式 |
按键调节 |
||
|
控制路数 |
4路（全量程内自由设定） |
||
|
控制范围 |
1.0×105~1.0×10-5(Pa)/建议在有效范围内设置 |
||
|
控制方式 |
点控或区域控制/带掉电记忆 |
||
|
控制点负载 |
AC220V/3A;DC28V/10A |
||
|
电离外控 |
无源开关（电离外控指通过PLC开关电离规，使电离规不受大气冲击，达到寿命最长） |
||
|
规管判断功能 |
选配（电离规检测指电离规损坏以后不会显示极限真空，所有电离部分控制点会全部断开） |
||
|
工作电源 |
AC/220±10%/50Hz/45W |
||
|
重量 |
约4KG |
约3KG |
|
|
机箱尺寸 |
480×88×280（长×宽×深）(mm) |
240×88×300（长×宽×深）(mm) |
|
|
安装开孔尺寸 |
440×80（长×宽）(mm) |
200×80（长×宽）(mm) |
|
|
模拟输出 |
0-5V或4-20mA |
||
|
通讯接口 |
RS-232/RS-485(通讯协议有睿宝自定义协议和modbus-rtu可以选择） |
||
|
控制点 |
可拓展到8路 |
||
|
配置接口 |
ZJ-52T/玻璃；金属直插；DN16/25/35CF；DN10/16/25/40KF等不同接口， ZJ-27/玻璃；金属直插；DN16/25/35CF；DN10/16/25/40KF等不同接口 |
||
|
机箱颜色 |
浅灰色/黑色 |
||
|
产品型号 |
ZDF-5227BXv01 |
ZDF-5227BYv01 |
|
|
测量范围 |
1.0×105~1.0×10-5（Pa） |
||
|
有效范围 |
3.0×103~5.0×10-5(Pa) |
||
|
参考范围 |
1.0×105~3.0×103(Pa) |
||
|
配接规管 |
ZJ-52T一只，ZJ-27一只 |
||
|
测量路数 |
3路（电阻1单独测量，电阻2和电离规应接在同一测量点复合测量） |
||
|
显示路数 |
2路 |
3路 |
|
|
显示方式 |
五位LED数字显示，采用科学计数法，例如1.2E-1,表示1.2×10-1Pa |
||
|
零点满度校准方式 |
按键调节 |
||
|
控制路数 |
4路（全量程内自由设定） |
||
|
控制范围 |
1.0×105~1.0×10-5(Pa)/建议在有效范围内设置 |
||
|
控制方式 |
点控或区域控制/带掉电记忆 |
||
|
控制点负载 |
AC220V/3A;DC28V/10A |
||
|
电离外控 |
无源开关（电离外控指通过PLC开关电离规，使电离规不受大气冲击，达到寿命最长） |
||
|
规管判断功能 |
选配（电离规检测） |
||
|
工作电源 |
AC/220±10%/50Hz/45W |
||
|
重量 |
约3KG |
约4KG |
|
|
机箱尺寸 |
240×88×300（长×宽×深）(mm) |
480×88×280（长×宽×深）(mm) |
|
|
安装开孔尺寸 |
200×80（长×宽）(mm) |
440×80（长×宽）(mm) |
|
|
模拟输出 |
0-5V或4-20mA |
||
|
通讯接口 |
RS-232/RS-485(通讯协议有睿宝自定义协议和modbus-rtu可以选择） |
||
|
控制点 |
可拓展到8路 |
||
|
配置接口 |
ZJ-52T/玻璃；金属直插；DN16/25/35CF；DN10/16/25/40KF等不同接口， ZJ-27/玻璃；金属直插；DN16/25/35CF；DN10/16/25/40KF等不同接口 |
||
|
机箱颜色 |
浅灰色/黑色 |
||
