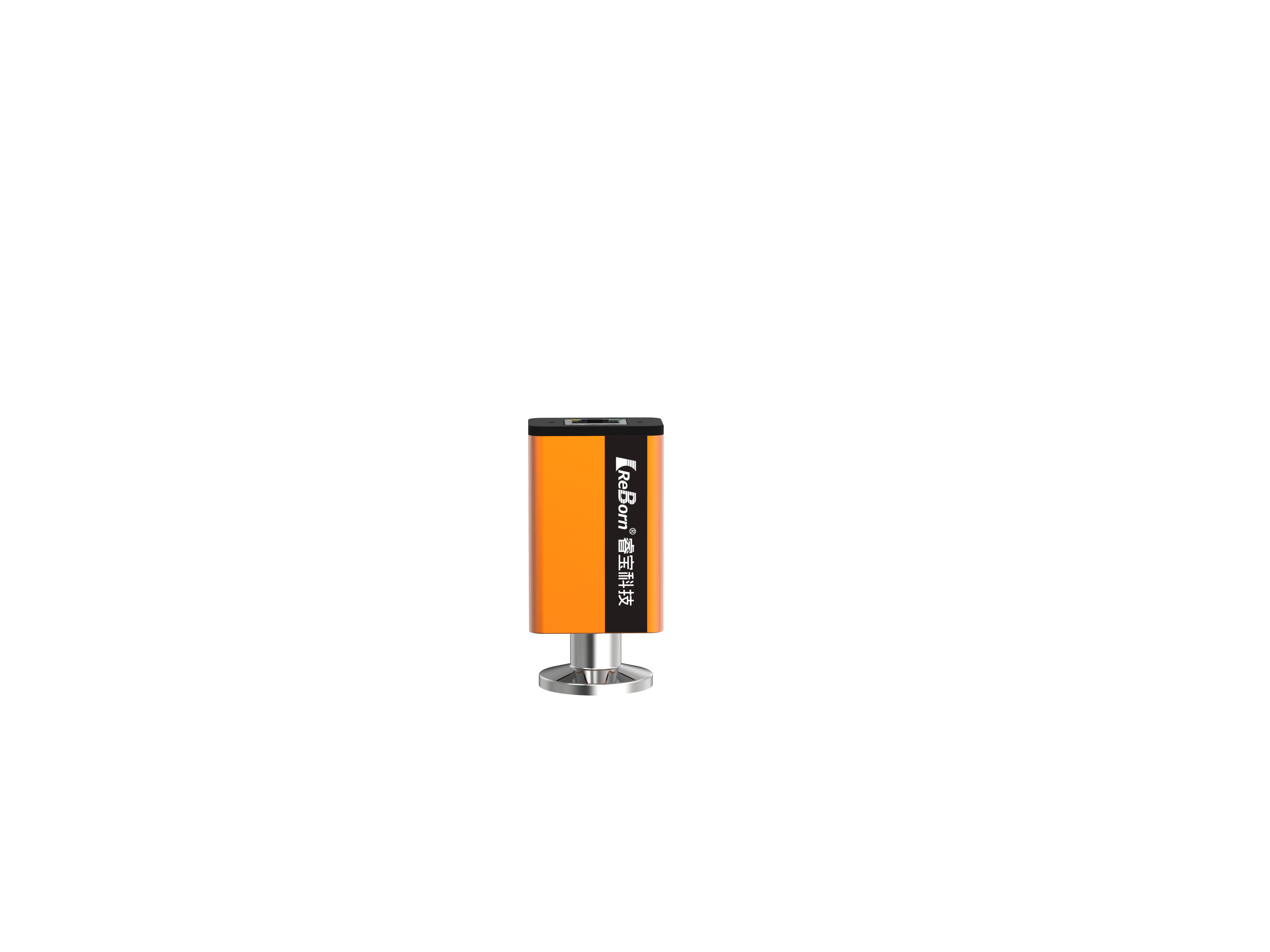

RBP-201电阻变送器

简介

RBP-201皮拉尼真空规的测量范围为5.0x10-2~1x105Pa,其依靠热传导原理,即加热灯丝的热损失率取决于灯丝周围气体的压力。真空规测量值通过RJ45接口输出对应模拟信号量。

优点

  • 体积小,便于安装。
  • 重复性好,1x10-1~1x104Pa误差小于15%。
  • 传感器可更换。
  • 更换传感器不会影响精度。
分类:

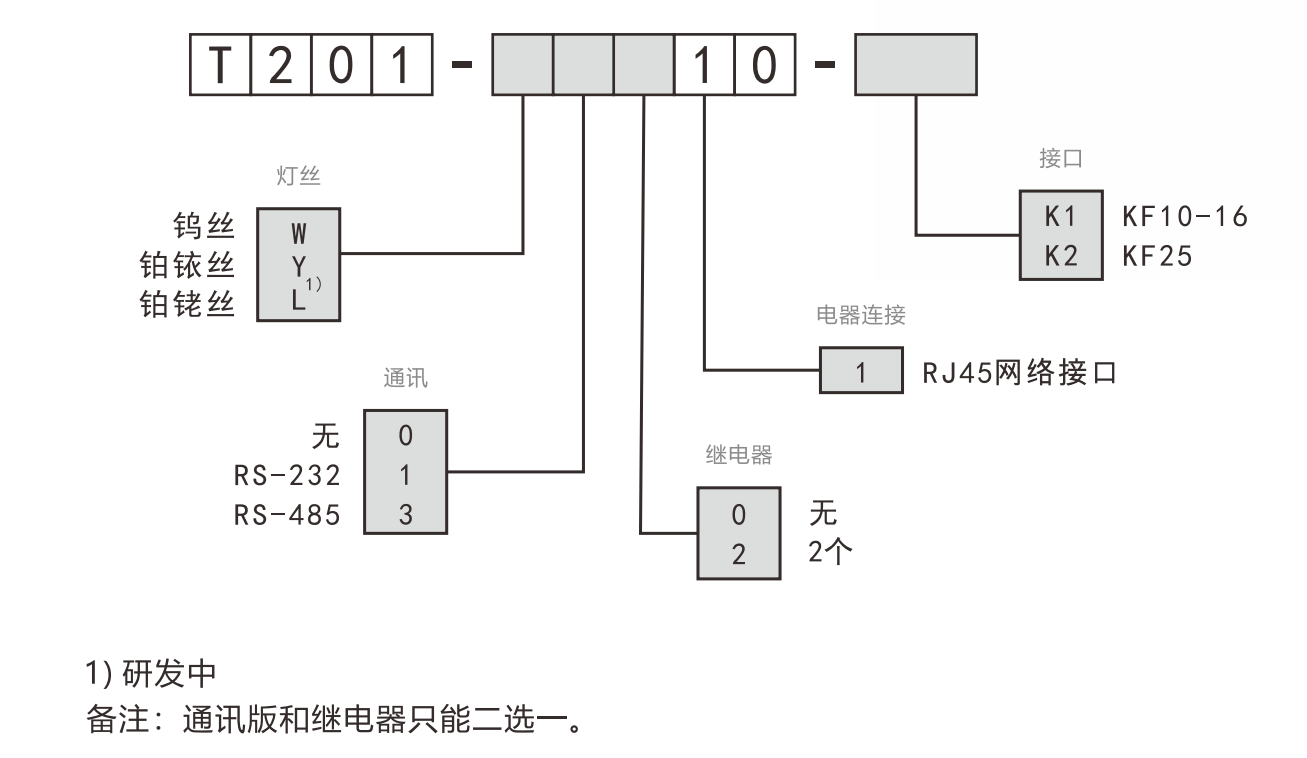

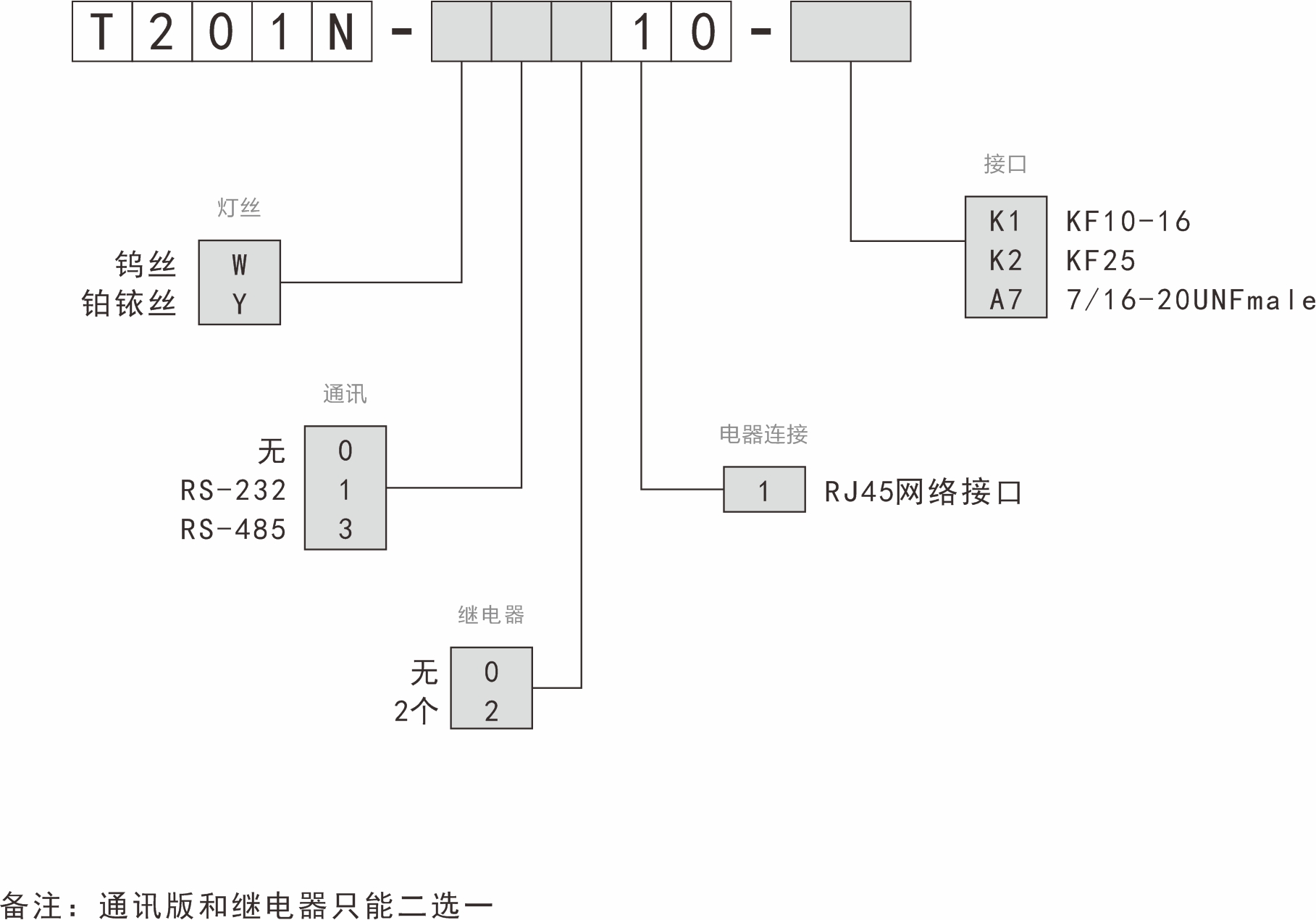

订货信息



技术参数

测量范围

5.0×0-2 to 1.0×05 Pa(空气, 氧气, 一氧化碳, 氮气)

精度(氮气)

1×10-1 to 1.0×04 Pa         ±15% of reading

5×10-2 to 1×10-1 Pa         ±50% of reading

1.0×04 to 1.0×05 Pa         ±50% of reading

重复性

1×10-1 to 1.0×04 Pa         ±2% of reading

模拟输出范围

0-10.3VDC

有效输出范围

1.9-10VDC

继电器设定范围

2.67-9.61VDC

电压压强换算

1.286 V/dec

错误信号

0-0.5V

灯丝断裂

0.1V

模拟输出阻抗

2×4.7Ω

最小输出阻抗负载

10kΩ,防短路输出

测量识别

27kΩ

输入电压

14-30VDC

功率

<1Watt

最大过压压力

10 Bar

工作温度

5 to 60℃

存储温度

-20 to 65℃

入口保护等级

IP40

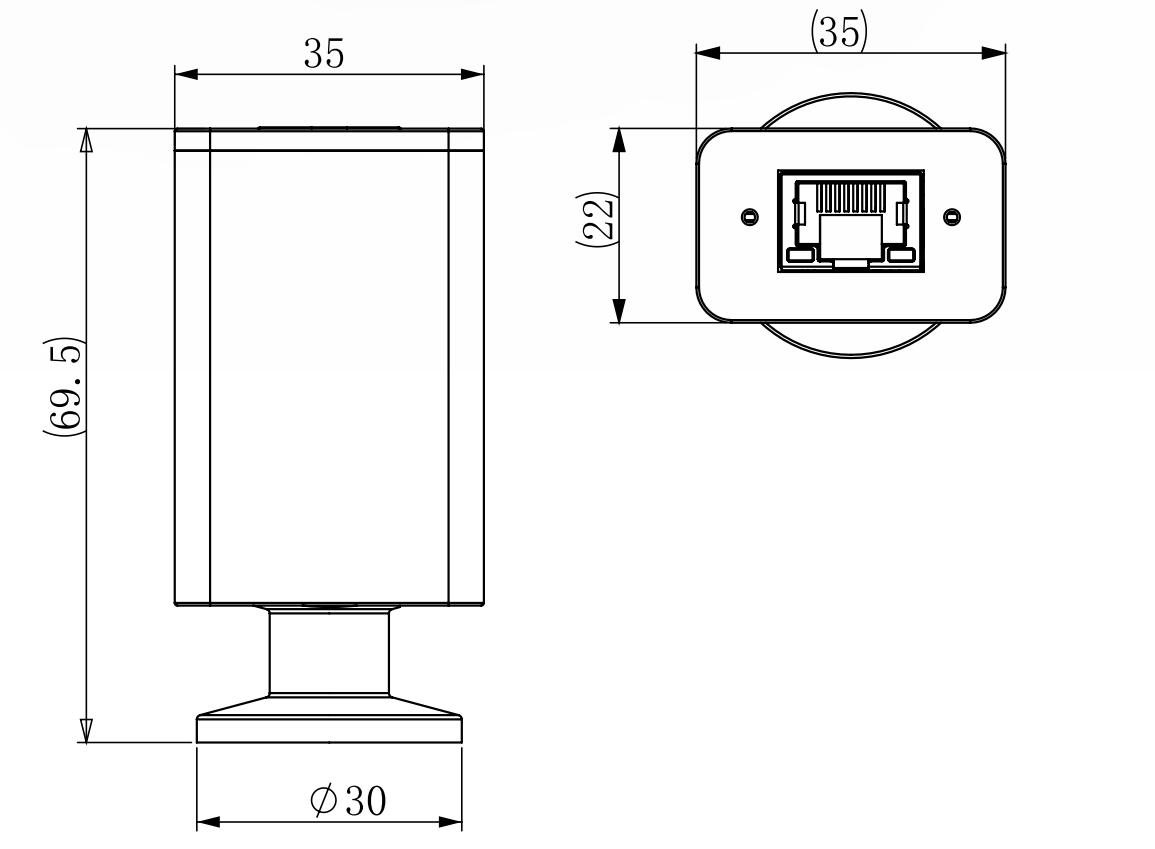

尺寸
