RBF-2YZv01复合变送器
该复合变送器是压阻采用的是绝对压力，在同一管体中集成安装了压阻规和电阻规两种压力检测传感器，可对同一检测腔体进行检测。
通过自动切换，充分发挥各自优点，实现0.5Pa~1.0×105Pa整个范围的准确测量，且1.0×103Pa~1.0×105Pa之间的测量与气体成分无关，不仅拓展了测量范围，也足以保证测量值的准确、稳定。
分类：
描述
使用手册
尺寸图下载
3D模型下载
优点
- 压力在10mbar以上不受气体类型限制。
-
在大气压力下具有高度准确性。
- 快速大气检测。
-
可选择带显示版本，具有通讯、模拟输出和控制点功能。
应用
-
太阳能光伏行
-
热处理行业
-
半导体制造
-
真空镀膜

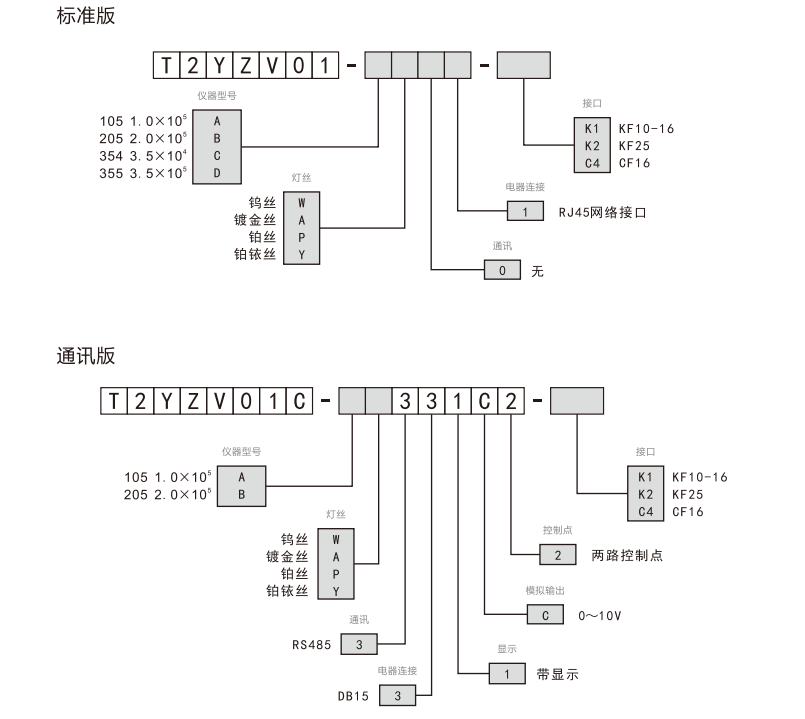

订货号
技术参数
|
系列规格 |
105 |
205 |
355 |
|
测量范围 |
1.0×10-2~ 1.0×105（Pa） |
5.0×10-2 ~ 2.0×105（Pa） |
5.0×10-2 ~3.5×105（Pa） |
|
输出电压 |
1.00~10.00（V） |
1.19~9.69（V） |
1.19~10.00（V） |
|
测量精度 |
（1.0×100 ~ 1.0×103（Pa））≤读数的±30% （1.0×103 ~ 1.0×104（Pa））≤读数的±10% （1.0×104 ~ 1.0×105（Pa））≤读数的±5% |
（1.0×100 ~ 1.0×103（Pa））≤读数的±30% （1.0×103 ~ 2.0×104（Pa））≤读数的±10% （2.0×104 ~ 2.0×105（Pa））≤读数的±5% |
（1.0×100 ~ 1.0×103（Pa））≤读数的±30% （1.0×103 ~ 3.5×104（Pa））≤读数的±10% （3.5×104 ~ 3.5×105（Pa））≤读数的±5% |
|
供电电源 |
DC24V±20%，5W |
||
|
变送器识别 |
71.5kΩ |
||
|
电气接口 |
FCC 68/RJ45，网线接口 |
||
|
安装方式 |
竖直安装 |
||
|
尺寸 |
约53×33×98（mm）（长×宽×高） |
||
